Shape windsurf Freestyle 100L

Message  Bastien le Sam 11 Juin 2011 - 8:11

Salut a tous

Je me prépare a shapé une planche de freestyle en 100L, j’aurai surement besoin de conseil puisque c'est la tout première ...

Je partirais sur :

PONT:

pain --> 16kg/m3
verre 125gr
pvc 90kg 3mn
verre 125gr
verre 160gr
carbone 200gr 3K

CARENE:

verre 125gr
pvc 5mn 75kg
verre 125gr
verre 160gr ou / verre 200gr
verre 160gr verre 200gr


renfort carbone 200gr sous les pieds et zone sensible ...
J’espère que je suis pas trop a coté de la plaque ?

Et je n'est pas trouvé le PVC, ou en trouver ?

Bastien.

avatar
Bastien

Messages : 15
Date d'inscription : 29/05/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  Rico38 le Sam 11 Juin 2011 - 14:14

Salut,

pour le pvc, je peux te répondre vu que j'ai posé la même question y a pas une semaine:

=> composites distribution

Bon courage pour ton projet.

Eric

Rico38

Messages : 34
Date d'inscription : 20/01/2011
Age : 42
Localisation : Grenoble

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  Bastien le Dim 12 Juin 2011 - 11:39

Ok, tu commence quand bounce ?, Merci et bonne chance a toi aussi Very Happy , je suis ton projet avec attention ...
avatar
Bastien

Messages : 15
Date d'inscription : 29/05/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  antoinedestbrev le Lun 13 Juin 2011 - 1:41

Salut Bastien

Ton blocage de pont (juste un 125 gr) me semble un peu light, par contre, pour la strat extérieur de carène ,un 160 gr + 125 gr suffirait.

Bon courage à tous les deux.
avatar
antoinedestbrev
Admin

Messages : 1560
Date d'inscription : 17/03/2010
Age : 48
Localisation : Saint Brévin

Voir le profil de l'utilisateur http://www.guidedupetitshapeuramateur.fr

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  Bastien le Lun 13 Juin 2011 - 3:49

Pour le blocage du pont j'ai choisi un 125gr en pensant gagner du poids ... sinon je rajoute un 125gr du strap arrière jusqu'au pied de mat, ça sera plus sage peut-être pirat .

Si je suis tes remarques

Pont:

verre 125gr
verre 125gr du strap ar jusqu'au pied de mat
PVC 90kg 3mn
renfort carbone 200gr sous les pied
verre 125gr
verre 160gr
carbone 200gr 3k

Carène:

verre 125gr
pvc 75kg 5mn
verre 160gr
verre125gr

Est-ce correct ?
Et je pensais rajouter 2 bandes de carbone 200gr pour le carène, de haut a en bas sur chaque côté pour renforcer ... je sais plus ou j'ai lu ça Rolling Eyes est ce une bonne idée ?

Bastien.

avatar
Bastien

Messages : 15
Date d'inscription : 29/05/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  Rico38 le Lun 13 Juin 2011 - 4:29

Bastien a écrit:Ok, tu commence quand bounce ?, Merci et bonne chance a toi aussi Very Happy , je suis ton projet avec attention ...

Salut,

ben pour l'instant j'ai fait mon bumper, trouvé ma table a impregner, mais d'ici 2 semaines je vais déménager, donc, je temporise...

...c'est long... bounce bounce bounce

Eric

Rico38

Messages : 34
Date d'inscription : 20/01/2011
Age : 42
Localisation : Grenoble

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  antoinedestbrev le Lun 13 Juin 2011 - 6:31

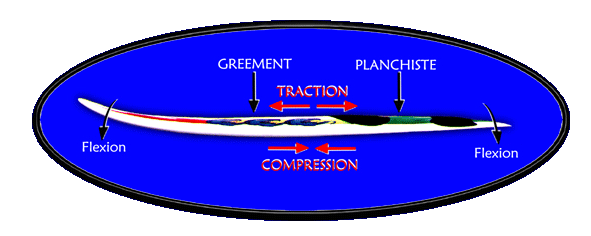

Ca me paraît pas mal, mais pour équilibrer ton sandwich, il faut que tu mettes du carbone sous les pieds en blocage, ET en strat extérieure.

Pour le carbone sur la carène, éviter en tout cas de le mettre de manière longitudinale, parceque sur la carène les fibres travaillent en compression lorsque la planche fléchit, et le carbone n'aime pas trop ça......

avatar
antoinedestbrev
Admin

Messages : 1560
Date d'inscription : 17/03/2010
Age : 48
Localisation : Saint Brévin

Voir le profil de l'utilisateur http://www.guidedupetitshapeuramateur.fr

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  Bastien le Lun 13 Juin 2011 - 12:42

je vais être hors budget si je rajoute du carbone en blocage Suspect , je vais le remplacer par du verre en 125gr du strap arrière jusqu'à l'avant du pied de mat comme pour le blocage ... Pas si facile cet échantillonnage Laughing
Je vois que sur le site tu mets des renforts carbone sous les pieds sur les 3 échantillonnages, est-ce indispensable ?
Pour les bandes de carbone sur le carène je laisse tomber, merci pour l'explication Cool

Pont:

verre 125gr
verre 125gr du strap ar jusqu'au pied de mat
PVC 90kg 3mn
verre 125gr du strap ar jusqu'au pied de mat
verre 125gr
verre 160gr
carbone 200gr 3k

avatar
Bastien

Messages : 15
Date d'inscription : 29/05/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  antoinedestbrev le Mar 14 Juin 2011 - 5:47

Salut Bastien

Juste pour info, j'achète le carbone 200gr 3K à 34 euros du mètre linéaire en 1250 mm de large, ce qui est amplement suffisant pour ce que tu veux faire.....

a+
Antoine
avatar
antoinedestbrev
Admin

Messages : 1560
Date d'inscription : 17/03/2010
Age : 48
Localisation : Saint Brévin

Voir le profil de l'utilisateur http://www.guidedupetitshapeuramateur.fr

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  Bastien le Mar 14 Juin 2011 - 10:42

Salut Antoine
Je m'y perds un peu dans l'achat de tous les matériaux scratch, Je pense faire comme sur ta wave80 à part que je remplace le verre en 125gr jusqu'au pied de mat.
J'espère que je ne fais pas une nouvelle erreur jocolor ? A combien tu tombes en poids avec cette construction ?

Echantillonnage:

PONT:

Blocage: verre 160gr + verre 125gr jusque devant le pied de mât + Patch Carbone 200gr sur toute la partie derrière les straps avants.
Sandwich: PVC 3mm 90kg/m3
Stratifié extérieur: Verre 160gr + Verre 125gr + Verre 125gr de l'arrière jusqu'en avant du pied de mât + Patchs Carbone 200gr sous les pieds + Carbone 200gr 3K

Bastien.
avatar
Bastien

Messages : 15
Date d'inscription : 29/05/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  antoinedestbrev le Mer 15 Juin 2011 - 5:58

Salut Bastien

Avec une construction similaire sur ma Wave80 (la dernière courte vidéo que j'ai mise sur mon site correspond exactement à cet échantillonnage), j'arrive à un poids flotteur nu (ni straps ni aileron) de 6.6 kg.
avatar
antoinedestbrev
Admin

Messages : 1560
Date d'inscription : 17/03/2010
Age : 48
Localisation : Saint Brévin

Voir le profil de l'utilisateur http://www.guidedupetitshapeuramateur.fr

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  Bastien le Mer 15 Juin 2011 - 10:44

Ok, super Very Happy , bon il y a du travail pirat ! Les commandes, fabriquer le bumper, pompe à vide ,l'étuve .... Et le SHAPE !!!
Merci Antoine pour ton aide.
Je vous fais signe quand je reçois tout
A+ Bastien
avatar
Bastien

Messages : 15
Date d'inscription : 29/05/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  Bastien le Lun 20 Juin 2011 - 11:27

J'ai enfin trouvé le temps pour me pencher sur les comandes ... Je prends le PVC chez Sicomin ansi que le verre en 106gr et 160gr et le carbone.
je fignole mon shape sur akushaper et c'est parti !!!
avatar
Bastien

Messages : 15
Date d'inscription : 29/05/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  Bastien le Sam 2 Juil 2011 - 11:07

Salut

Toujours pas trouvé cette pompe de frigo Evil or Very Mad , mais je me demande si une pompe pour aquarium pourrait le faire ?

On peut regler le débit de 120 a 400L/h, et il y en a des plus puissantes ...
Voici le lien:

http://www.akouashop.com/pompes-pour-aquarium/pompes-universelles-aquarium/aquarium-systems-new-jet-400-l-h.html

J'aurais aimé équiper ma planche de slot box mais après plusieurs recherches sur internet je n'ai pas trouvé de fournisseurs, si quelqu'un en a deja utilisé, faite moi signe Idea
avatar
Bastien

Messages : 15
Date d'inscription : 29/05/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  paotr29 le Sam 2 Juil 2011 - 15:11

Le problème n'est pas le débit de la pompe mais connaître sa capacité à tirer le vide pendant 8 heures sans trop chauffer!
je me suis aussi beaucoup posé de questions sur cette fichue pompe, et finalement le plus simple (et le moins cher) est d'aller piquer un compresseur de frigo à la déchetterie.
Tu achètes ensuite un vacuometre et un détecteur de vide Farnell et avec quelques tuyaux tu te fais une pompe à vide de compet'
Tu trouveras des tas d'explications pour le montage sur le net...

Reste ensuite le problème du sac à vide, des fermetures étanches et de la jonction tuyau-sac...

Au sujet de tes boîtiers, pourquoi pas des Mini Tuttle à la place des Slot Box?
C'est pas très répandu non plus, mais ça se trouve...

avatar
paotr29

Messages : 107
Date d'inscription : 16/01/2011
Localisation : Finistère - "Penn ar Bed evel just!"

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  Bastien le Dim 3 Juil 2011 - 3:45

Ok j'irais faire un tour des que possible
Je n'y avait pas pensé au mini tuttle Idea ,mais ils font 10,3cm de longueur alors que mes ailerons tourneront aux alentours de 12 ; 13 cm ...
La différence de poids n'est pas negligeable ... , d'après Starboard: " 77 grammes sur la balance pour un boîtier Slot Box contre 300 grammes environ pour celui en US Box "
Après faut voir le rapport poids/solidité car si c'est pour que ca merde des qu'on prend un pet Evil or Very Mad ...

Bastien


avatar
Bastien

Messages : 15
Date d'inscription : 29/05/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  chalten le Lun 4 Juil 2011 - 0:52

salut Bastien
Pour les box US box, les chinooks pèsent seulement 130gr, c'est solide, léger, standard et facile a coller, ne t'embête pas avec d autres boxs.
Pour la pompe a vide, c'est important d'avoir une pompe fiable qui tire assez de vide surtout pour le collage du PVC du pont sinon c'est direct poubelle.....et ca fout les boules.
ca m étonnerait qu'une pompe d aquarium de 7W....avec un débit de 0.3m3/h soit capable de tirer 0.5 bars de vide relatif, la mienne a un débit de 18m3/h et 750W (même si elle est un peu surdimensionnee pour une planche, idéale pour fabriquer des kayaks ou petits bateaux) mais tu peux très bien t'en bricoler une avec un compresseur de frigo.
Voila, équipe toi bien avant de te lancer
cordialement
Serge

chalten

Messages : 112
Date d'inscription : 10/11/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  antoinedestbrev le Mer 6 Juil 2011 - 7:18

Je confirme le doute de Serge sur la pompe d'aquarium.....c'est vrai que le débit importe peu (un compresseur de frigo n'est d'ailleurs pas top à ce niveau....long à vider une poche...), mais la pompe doit quand même fonctionner au moins 3-4h même si tu utilises une résine qui polymérise vite (RSF816 AXSON par exemple...c'est bien pour les collages, mais pour certaines strats un peu compliquées, il faut speeder.....), et assurer un vide d'au moins -0.4 à -0.5 bars. Les pompes à piston ou à membranes sans lubrification sont aussi très robustes.

Pour les boîtiers, les US box Chinook sont tops et pas si lourds, les mini Tuttle plus légers, mais plus chiants à poser, et la gamme d'ailerons moins étendue, quoique ce point semble évoluer avec le développement des multi-fins.
bon courage
Antoine
avatar
antoinedestbrev
Admin

Messages : 1560
Date d'inscription : 17/03/2010
Age : 48
Localisation : Saint Brévin

Voir le profil de l'utilisateur http://www.guidedupetitshapeuramateur.fr

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  Bastien le Dim 2 Mar 2014 - 11:34

Bonjour !

Me voila de retour, même si je suis les sujets du forum depuis un bout de temps.
On aura jamais assez remercié Antoine pour ce Site et Forum ! Encore MERCI !
Je déterre donc ce projet dans lequel je ne m’étais pas lancé, pour différentes raisons. Mais ce n’était pas l'envie qui manquait ! Quand je relis mes messages précédents, je n’étais de toute évidence pas vraiment au point ...  Laughing  donc sans grand regret.
Depuis j'ai pris un peu d’expérience dans les métiers du composite, J'ai eu mon Bac Composite et Plasturgie.
J'ai du faire des stages en entreprise, certains ont été très intéressants. J'ai pu faire un stage chez un shapeur ! le rêve ... Par contre, pas de  shape pour moi (normal), réparation a bloc... En revanche j'ai pas mal échangé sur le sujet !

Au niveau du shape j'ai copié les cotes de la skate 2014 en faisant quelques modifs ...
Construction identique que la Freestyle d'Antoine a part qu'il n'y a pas de sergé, taffetas only ! Et j'ai fini par un 125gr et 106gr pour le carène.
Toutes strats sous vide. Strats et collages du PVC dans la foulée. Strats exterieures avec tissu d'arrachage et film microperforé et drain, imprégnation sur table.
Lattage PVC 5mm.
Boitier Aileron US, avec deux inserts doublés sur les cotés pour pouvoir mettre des ailerons de type slot box. Je ne sais pas ce que ça va donner... Mais je vais être très vite fixé ... Exclamation

J'ai fais de mon mieux avec les outils que j'avais, mais a mon avis le shape n'est surement pas parfait...  Mais bon c'est une première... J'ai eu quelques problèmes Pour le collage du PVC, qui ne s'est pas correctement plaqué sur les rails. j'ai du faire des reprises et le reste j'ai fais un mastic chargé en microballon... J'en suis maintenant a la finition. je voulais un jaune lemon avec un effet poncé carbone, mais le jaune lemon rend vert fluo  Evil or Very Mad. Tempis je vais revoir la déco ...


Dernière édition par Bastien le Dim 2 Mar 2014 - 12:22, édité 1 fois
avatar
Bastien

Messages : 15
Date d'inscription : 29/05/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  Bastien le Dim 2 Mar 2014 - 11:51

Quelques photos ...
J'ai oublié de préciser que j'ai shaper le rocker a la main, ce que je ne ferai plus JAMAIS !!! J'ai flinguer deux rabots !

" />

" />

" />

" />

" />

" />

" />

avatar
Bastien

Messages : 15
Date d'inscription : 29/05/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Shape windsurf Freestyle 100L

Message  Bastien le Mer 5 Mar 2014 - 6:09

Voici ce fameux glass teinté jaune ... qui donne vert. Mais finalement ça ne me déplais pas trop Smile . Je penses la laisser comme ...
