pose de boitiers pour trifin

Message  pierro le Sam 18 Déc 2010 - 15:08

salut ,

je vais bientot commencer un passage en trifin sur une JP rww 74
apres avoir bien parcouru le net pour avoir un max d infos sur les tailles d ailerons , type de box , placement ect ...
il me reste deux , trois petits problèmes ...


le premier , ou trouver des blocs de mousse haute densité pour les prébox ?
pour les boitiers je pense prendre des fcs fusion , mais quel angle de cant prendre O°, 5° ou entre les deux ..?
car pour les fusions l angle de cant est dans le plug il y a : le central 0° et 5° et 9° pour les latéraux

derniere question pour l instant... comment fixer l angle de toe in qui est de 1,5° / 1,8° ( un demi degré c est infime )
avatar
pierro

Messages : 35
Date d'inscription : 18/12/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Fiches Bruce Mc Kee

Message  antoinedestbrev le Dim 19 Déc 2010 - 6:29

Salut Pierro

Pour les box PVC de renfort, j'utilise des morceaux de PVC 15 mm que je colle entre eux avec Résine + fibre de verre 160 gr (le PVC doit être du 55-75 kg/m3), afin de faire un bloc, mais tu peux utiliser de la Mousse PU haute densité (deux composants), que tu expenses dans un moule "maison".

Pour le placement des Twins, et l'angle, c'est plus délicat.... Suspect

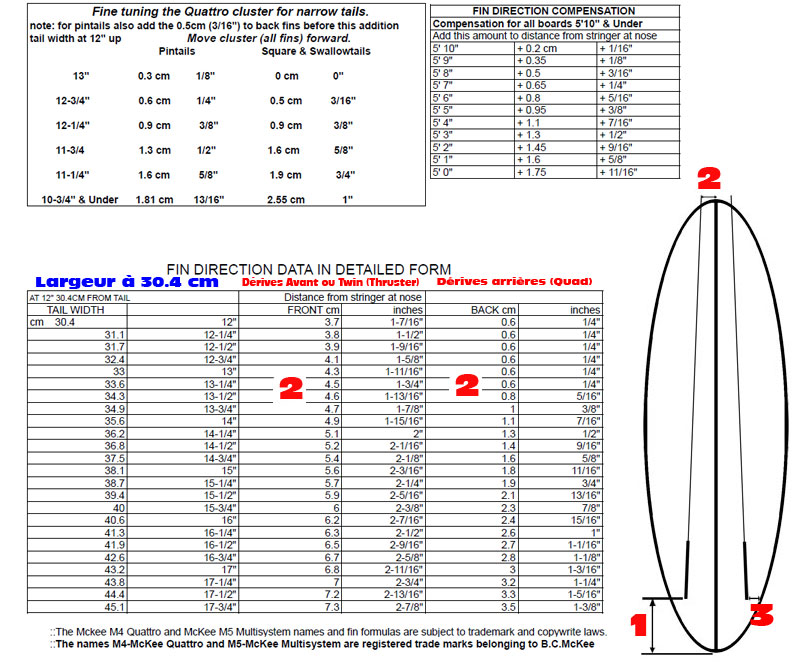

Je te joins, en plus du lien direct vers le site de Bruce Mc Kee http://www.mckeesurf.com/brucemckee/multisystem.htm les fiches qui y précisent tout ça, sur lesquelles j'ai ajouté un petit schéma et des repères...Sur ma Wave92 Thruster (dernière vidéo sur mon site), j'ai utilisé des boîtiers miniTuttle, bien plus solides à mon avis que du FCS (encore qu'il n'y ait pas trop d'effort sur des Twins), et que j'ai choppé chez FreeBoost http://www.freeboost.fr/shop/mini-boitier-tuttle-p-2041.html
Si tu as du "V" sur l'arrière de ta planche, en plaçant les Twins perpendiculairement à ta carène ,tu as déjà de l'angle.....Pour le "pincement" des dérives, en Windsurf, mieux vaut le limiter....ça freine..... Shocked



J'espère que tout ça pourra te rendre service Wink






a+
Antoine
avatar
antoinedestbrev
Admin

Messages : 1591
Date d'inscription : 17/03/2010
Age : 48
Localisation : Saint Brévin

Voir le profil de l'utilisateur http://www.guidedupetitshapeuramateur.fr

Revenir en haut Aller en bas

Re: pose de boitiers pour trifin

Message  pierro le Lun 20 Déc 2010 - 4:29

j vais commander de l airex en 15/20 pour les coller comme tu as dis
pour le cant j vais pas en mettre ou tres peu moins de 3°
pour le toe in c est 1.5 ° je crois
reste a voir comment j vais faire pour fixer mon angle de toe in quand j vais poser les plugs , O.5 ° c est rien !..
avatar
pierro

Messages : 35
Date d'inscription : 18/12/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: pose de boitiers pour trifin

Message  ticosto le Mar 3 Jan 2012 - 3:37

salut pierrot,

j'ai une exocet U-surf sur laquelle j'ai posé des boîtiers FCS fusion pour la monter en thruster. tout d'abord je n'ai ps utilisé de prébox, les fusions étant déjà moulé dans une mousse haute densité, je me suis contenté de faire un lien jusqu'à la strat du pont à l'aide de petites cheminée (un peu à la manière des FCS X2), puis en faisant une bonne strat avec un retour sur le rail. ça fait un plus d'un an que je navigue avec et ça n'a pas bougé.
pour répondre à tes questions d'angle, si tu utilise des fusion attention il est impératif de les poser à plat, donc au niveau angle tu n'as pas beaucoup de choix, 0, 5, ou 9 degrés. si ta carène est plate ou concave tu peux prendre du 5°, si tu as un bon V tu peux mettre du 0°. pour le pincement, il est souvent très faible voir nul (donc aileron parallèles à la dérive centrale).
sur ma planche j'ai mis des 5° avec un pincement de 1,5mm, les réactions sont très bonnes et je n'ai pas de sensations de freinage au planning en navigation à plat....!!!!

bon bricolage, salut!!
avatar
ticosto

Messages : 6
Date d'inscription : 03/01/2012
Age : 40
Localisation : bzh nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
