aileron Anti algues de A à Z

Voir le sujet précédent Voir le sujet suivant Aller en bas

aileron Anti algues de A à Z

Message  phil carbon le Sam 27 Oct 2012 - 10:50

salut

voici des infos sur la réalisation d'ailerons anti-algues.

j'ai commencé par bricoler des ailerons G10 en modifiant l'outline et en changeant l'inclinaison

réalisation d'un moule en élastomere pour couler les talons TUTLE








et puis ayant du mal à trouver des ailerons de grandes tailles en occaz, j'ai fini par me lancer dans la réalisation de plaques G10

sur les conseils avisés du concepteur des ailerons Delta, je suis parti sur 55 couches de 200g auxquelles j'ai rajouté 3 carbone 200g 3k
1 au centre et une de chaque coté à 10 de la sortie

celle du centre servant de refaire pour la symétrie plus rigidité axiale
tissu d'arrachage

puis empilement de tissus

puis carone


le tout poser entre deux plaques de mélaminés de 40mm

serrage des plaques soit sous vide soit à la presse.

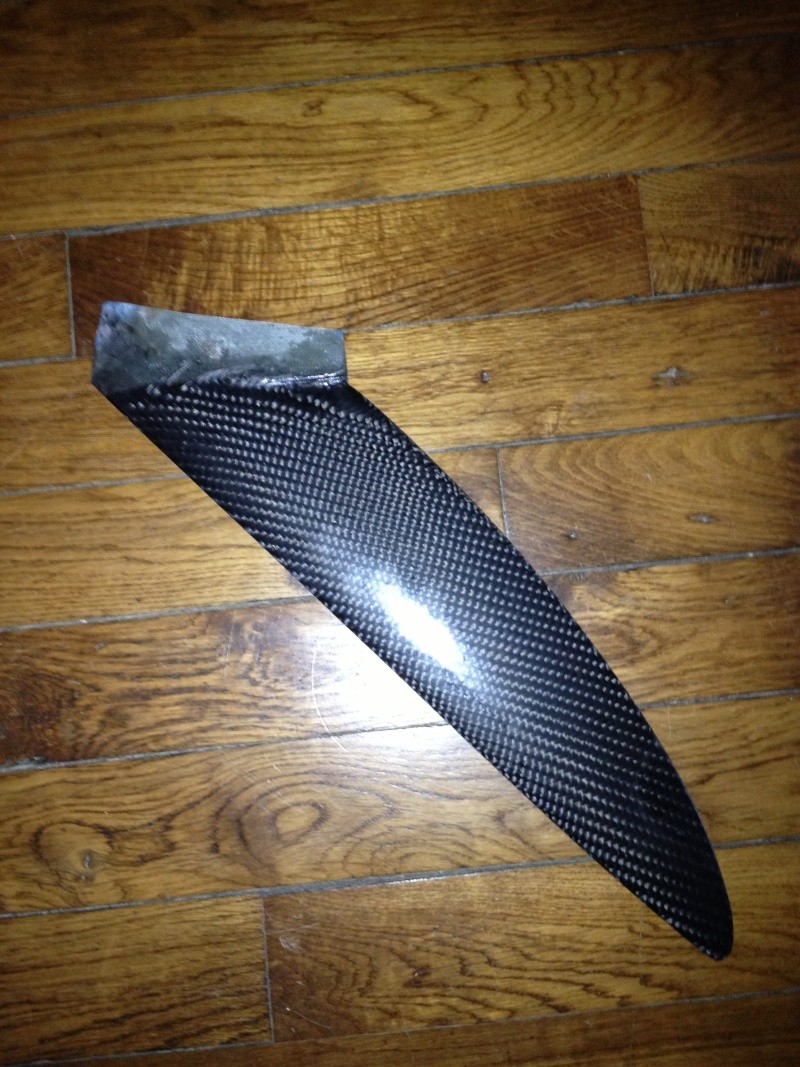

après démoulage on obtient ça



ensuite dessin des outlines et découpe de la plaque



shape de chaque face







glaçage



réalisation du talon

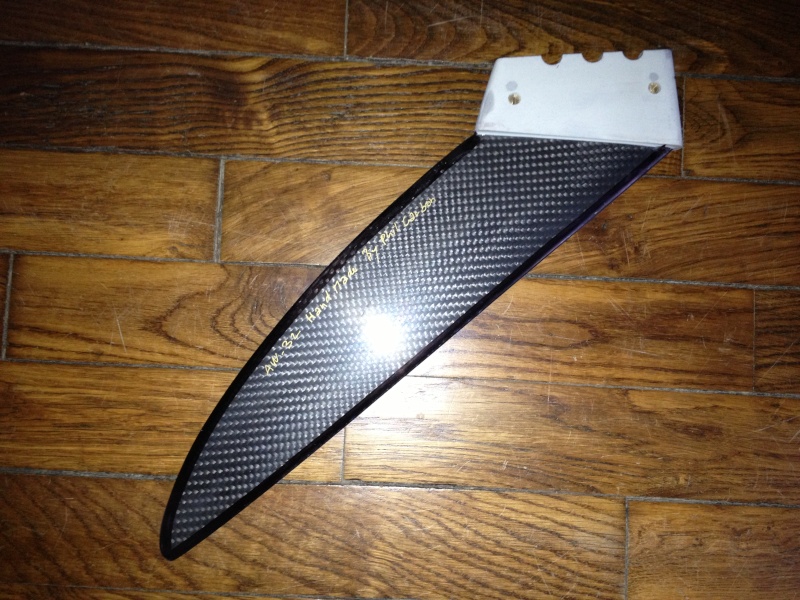

plusieurs finitions possibles: g10 direct ou carbone

mais nécessite deux étapes supplémentaires (placage d'une strat carbone sur chaque face, après le shape et avant le glaçage









phil carbon

Messages : 25
Date d'inscription : 17/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: aileron Anti algues de A à Z

Message  recif2000 le Dim 28 Oct 2012 - 5:12

excellent boulot ! maitrise du process, de A à Z ...

recif2000

Messages : 143
Date d'inscription : 24/10/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: aileron Anti algues de A à Z

Message  phil carbon le Dim 28 Oct 2012 - 5:24

recif2000 a écrit:excellent boulot ! maitrise du process, de A à Z ...

Merci!!

Je vais m attaquer aux ailerons classiques avec exactement le même process
Reste à trouver l outline original et le plus efficace....

phil carbon

Messages : 25
Date d'inscription : 17/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

ailerons

Message  pat foehr le Mar 30 Oct 2012 - 5:33

salut, pas mal ton travail est bien fait! Smile
peux-tu me dire avec quoi tu coules le talon de l'aileron de la résine ou autre chose? affraid
merci a + pat

pat foehr

Messages : 530
Date d'inscription : 23/01/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: aileron Anti algues de A à Z

Message  phil carbon le Mar 30 Oct 2012 - 11:54

Résine epoxy chargée ou résine PU

phil carbon

Messages : 25
Date d'inscription : 17/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: aileron Anti algues de A à Z

Message  pat foehr le Mar 30 Oct 2012 - 12:06

MICROBALLON?
RÉSINE PU?
DÉSOLER NOVICE MOI Idea Idea
A+ MERCI

pat foehr

Messages : 530
Date d'inscription : 23/01/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: aileron Anti algues de A à Z

Message  phil carbon le Mer 31 Oct 2012 - 7:23

Oui epoxy +micro ballon mais le temps de démoulage est long ou résine PU bi composants type F1

phil carbon

Messages : 25
Date d'inscription : 17/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: aileron Anti algues de A à Z

Message  pat foehr le Mer 31 Oct 2012 - 8:54

merci pour ces infos a +
pat bom

pat foehr

Messages : 530
Date d'inscription : 23/01/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: aileron Anti algues de A à Z

Message  chalten le Mer 14 Nov 2012 - 23:32

nickel tes ailerons, tu les as teste ?
je voulais justement me faire un moule de talon Tuttle
pour mouler le talon il est préconisé d utiliser de la résine PU, mais pour faire le moule tu cales une lame avec son talon dans le cadre en bois et tu coules aussi de la résine PU ?
tu utilises quoi pour garantir un démoulage des talons facilement, de l alcool polyvinylique au pinceau ?
merci
serge
